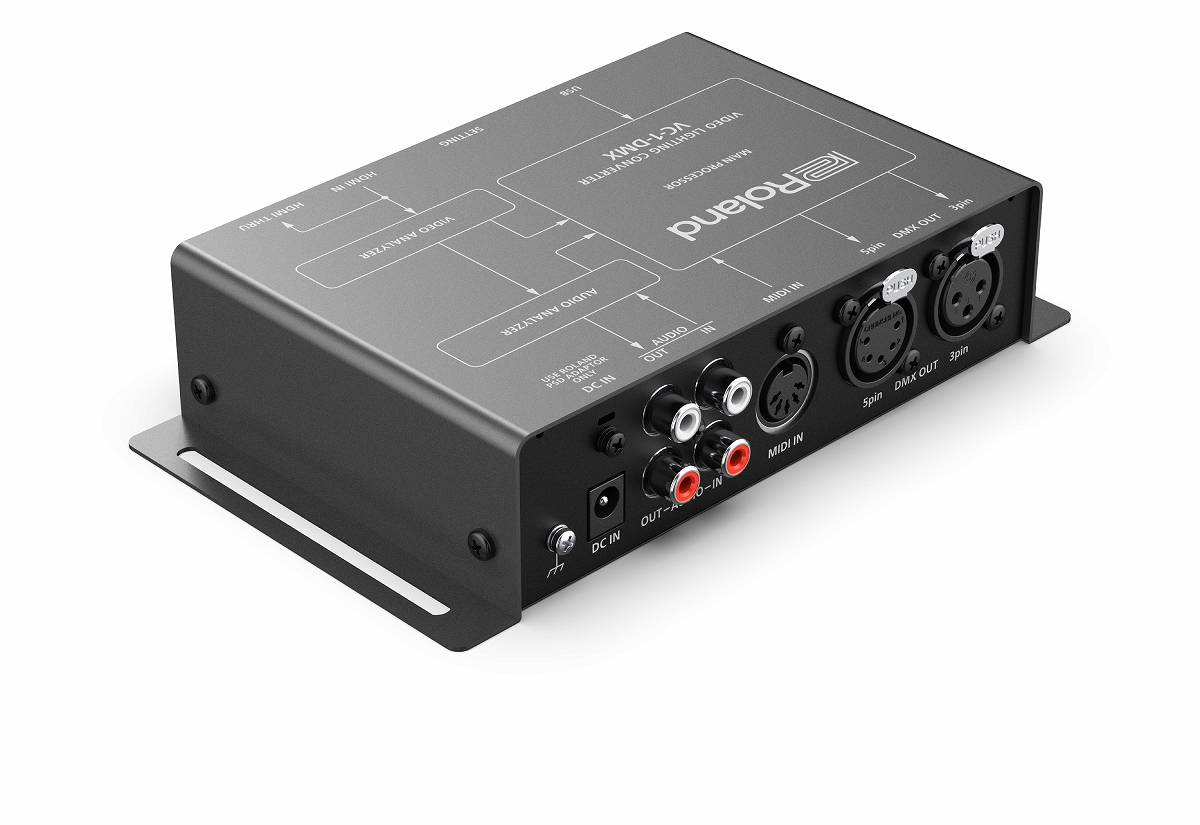

Roland ローランド / VC-1-DMX VIDEO LIGHTING CONVERTER

ダイナミックな光の演出をこの一台で

コンサートやダンス・クラブなどのイベント、カラオケやパブリック・ビューイングなどの空間において、ステージの動きや映像に合わせたダイナミックな照明演出は参加者を盛り上げる重要な要素の一つです。ビデオ・ライティング・コンバーターVC-1-DMXは映像信号と音声信号に基づいて照明機器の制御信号“DMX”を自動生成。照明専門のオペレーター無しでも、照明機器を自動的にコントロールしてして、光による魅力的な空間演出を行うことができます。例えば、アーティストのライブ映像を入力すると、映像に合わせて照明の色を変化させたり、音楽のテンポに合わせてミラーボールの回転速度を変化させることができます。加えて、MIDIによる制御も可能。電子楽器やPCのDAWソフトウェアから照明をコントロールすることができます。

主な特徴

●ダイナミックな照明効果を自動生成し、様々なイベントを効果的に演出

●入力された映像信号／音声信号と同期したDMX信号を出力

●ローランド独自技術によるリアルタイムの信号解析と高速処理を実現

●HDMIスルーアウトを装備し、既存システムへの組み込みが可能

●RCA入力端子を搭載し、アナログ・オーディオもサポート

●MIDIとUSB-MIDIによる、外部MIDIコントロールに対応

●macOS/Windowsの専用ソフトウェアを使用したDMX設定のカスタマイズが可能

●本体横のディップ・スイッチにより、DMX機器に対応したプリセット・マップを選択可能

シンプルな接続・設定で音と映像と照明を同期

大規模なコンサートなどで体験するような、映像・音声・照明が一体となった空間演出。従来は専門のオペレーターが手動で行っているこのような演出を、VC-1-DMXはシンプルなシステムで実現します。VC-1-DMXに映像／音声を入力するだけで、魅力的な空間演出をサポートします。VC-1-DMX内で入力された映像や音声の信号を瞬時に解析。3ピン／5ピンのDMX出力に変換され、すべてのDMX対応機器へ送出することができます。

設定を自在にカスタマイズ

macOS / Windows用の専用ソフトウェアを使用することで、既存のDMX対応照明機器に合わせてVC-1-DMXをカスタマイズすることができます。個々の照明機器に合わせて、映像や音声からの解析情報や、MIDIコントロールなどを512のDMXチャネルに割り当てられます。

HDMI／アナログ・オーディオから信号を瞬時に解析

VC-1-DMXは、HDMI入力からのデジタルの映像・音声信号に加えてRCA端子のAudio入力からアナログの音声信号にも対応。HDMIから入力された映像信号から色や明るさなどの情報を、また内部に搭載されたAudio Analyzer により、音声信号からビート、テンポ、音量などの情報を抽出し瞬時にDMX信号に変換します。

MIDIコントロールでより凝った照明演出も

VC-1-DMXはMIDIからDMXへの変換もサポート。システムの拡張制御が必要な場合にも幅広く対応します。 ハードウェアのMIDIコントローラーを接続すれば、MIDIのコントロール・チェンジ情報を使い、照明全体の調光（マスターディマー）や、ムービングライトのチルト、パンなど、さまざまなDMXパラメータをMIDIコントローラー側から制御することができます。USB MIDIにも対応し、照明コントロール・ソフトウェアや音楽制作ソフトウェアからDMX機器を制御することができます。

主な仕様

■映像

●入力端子
HDMI IN 端子：HDMI タイプA
※HDCP 対応
※マルチフォーマット対応

●出力端子：HDMI THRU 端子：HDMI タイプA

●入出力映像フォーマット
480/59.94i、576/50i、480/59.94p、576/50p、720/59.94p、720/50p、1080/59.94i、1080/50i、1080/59.94p、1080/50p、VGA（640×480/60Hz）、SVGA（800×600/60Hz）、XGA（1024×768/60Hz）、WXGA（1280×800/60Hz）、HD（1280×720/60Hz）SXGA（1280×1024/60Hz）、FWXGA（1366×768/60Hz）、SXGA＋（1400×1050/60Hz）、UXGA（1600×1200/60Hz）、FHD（1920×1080/60Hz）、WUXGA（1920×1200/60Hz）
※リフレッシュ・レートは、各解像度の最大値
※CEA-861-E、VESA DMT Version 1.0 Revision 11 準拠
※1920×1200/60Hz：Reduced blanking

■音声

●入力端子
AUDIO IN 端子：RCA ピン・タイプ
HDMI IN 端子：HDMI タイプA

●出力端子
AUDIO OUT 端子：RCA ピン・タイプ
HDMI THRU 端子：HDMI タイプA

●デジタル音声フォーマット：リニアPCM、48kHz、24 ビット、ステレオ

●音声処理：サンプル・レート：48kHz、24 ビット

●規定入力レベル：AUDIO IN 端子：-10dBu（最大入力レベル：+8dBu）

●規定出力レベル：AUDIO OUT 端子：-10dBu（最大出力レベル：+8dBu）

●入力インピーダンス：AUDIO IN 端子：15kΩ

●出力インピーダンス：AUDIO OUT 端子：1kΩ

■DMX

●出力端子
DMX OUT 3pin 端子：XLR タイプ（3pin）
DMX OUT 5pin 端子：XLR タイプ（5pin）

●DMX チャンネル：512 チャンネル（1 ユニバース）

■その他

●制御端子
MIDI IN 端子
USB 端子

●スイッチ：SETTING スイッチ：8 接点スイッチ

●インジケーター：POWER インジケーター

●機能
映像同期照明制御機能
音声同期照明制御機能
MIDI 同期照明制御機能
照明変化時間調整機能
HDMI オーディオ・ディエンベッダー

●電源：AC アダプター

●消費電流：500mA

●消費電力：2.5W

●動作温度：0 ～ +40℃

●外形寸法：180（幅）×115（奥行）×41（高さ）mm

●質量（本体のみ）：570g

●付属品
「安全上のご注意」チラシ
取扱説明書
AC アダプター
ローランド　ユーザー登録カード
プラグ・ホルダー
ゴム足

※0dBu＝0.775Vrms
