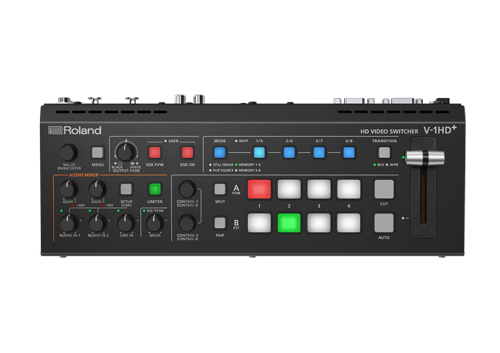

Roland / V-1HD＋ HD VIDEO SWITCHER ビデオスイッチャ―

プロレベルのビデオスイッチングとオーディオミキシングに対応、ライブ配信にも最適

V-1HD+はプロレベルの映像制作、イベント演出、ライブ配信を行いたいユーザーのためのコンパクトなビデオスイッチャーです。豊富な入出力端子を備え、カメラ、PC、マイクなどをダイレクトに接続。直感的でわかりやすい操作ながら、映像・音声を細部までコントロールすることができます。映像のプレビューとメニュー表示を行うマルチビューアーは10分割となり、さらに信頼性が高くなりました。V-1HD+で今日からあなたの環境をアップグレードしましょう。

【特徴】
■プロレベルのイベント演出やライブ配信に対応できる豊富な入出力端子を装備
■操作の省力化を実現するオートスイッチング機能搭載
■音声入力にはXLR端子を備え、業務用ミキシングコンソールとの接続も安心
■高性能な14チャンネルオーディオミキサーを搭載
■コンパクトでセットアップも簡単
■直感的なユーザーインターフェース
■映像は4レイヤー構成、PinPやDSKによる映像合成も可能
■瞬時に呼び出し可能な8つのプリセットメモリー機能

ワークフローに必要な機能をオールインワン
映像制作やライブ配信の現場では、スイッチャー以外にも必要な周辺機材をいくつも用意する必要があります。豊富な機能を備えたV-1HD+には、ビデオスイッチングの基本的な機能に加えて、PinPやDSK、スケーラー、本格的なオーディオミキサーなど、現場のワークフローで必要とされる機能が1台に凝縮されています。機材をセットアップする時間の短縮にも効果を発揮します。

ビデオスイッチャー史のゲームチェンジャーV-1HDが大きくアップグレード
2015年に発売したV-1HDは、それまで存在しなかった小型HDMIビデオスイッチャーというジャンルを誕生させ、高い人気を博してきました。V-1HD+は、V-1HDが世界中のユーザーに愛用される理由となったシンプルな操作性、豊富な機能を継承しながら、ユーザーのフィードバックを元に、様々なプロ仕様の機能を追加しました。

豊富なビデオ入出力
映像のプロの業務が、機材のスペックによって制限を受けることがあってはなりません。V-1HD+は多様なビデオ機器との接続が求められる昨今のワークフローに柔軟に対応します。
●フレームレートコンバーター、スケーラー内蔵HDMI入力
●2つのHDMI出力と、3つのビデオバス
●プロが行う操作を、より簡単に

エフェクトを備えた14チャンネルオーディオミキサー搭載
ビデオのスイッチング機能の他にも、高性能な14チャンネルオーディオミキサーを搭載。HDMIに含まれたオーディオに加え、マイクやライン入力の音声を重ねることができ、イコライザーやコンプレッサーなど、様々なエフェクトを内蔵しています。
●オーディオ入力
●オーディオ出力
●オーディオエフェクト

映像と音声のモニタリング機能
例えばプロのライブ配信の現場では、映像や音声を放送前にモニタリングすることが非常に重要になります。V-1HD+は映像と音声をリアルタイムでモニタリングするための様々な機能が搭載されています。
●マルチビュー画面
●オーディオのモニタリング機能

エフェクト、キー合成、静止画機能
V-1HD+は多彩な映像エフェクトを搭載しており、テレビのニュース番組で見慣れた、子画面やテロップを含んだ映像を作り出すことができます。
●映像は4レイヤー構成
●自由度の高い画面合成機能
●静止画再生機能

その他の機能
さらに、V-1HD+にはビデオ制作やライブ配信などの現場でも使いやすい機能が搭載されています。
●タリー機能
ビデオカメラに付いているタリーライトは、出演者にオンエア中のカメラに視線を向けやすいよう、視覚的に知らせるとともに、カメラマンにスイッチャーの状態を知らせます。V-1HD+はタリー出力端子を装備。これまで予算やスペースの関係でタリー機能付きの大型スイッチャーが使用できなかった小規模なライブ配信の現場でタリーランプを含んだシステムの構築が可能となります。
※タリー端子の配線仕様については、「V-1HD+リファレンスマニュアル」を参照してください。

●録画コントロール機能
V-1HD+と対応するレコーダーを HDMIケーブルで接続するだけで、録画操作の連携ができる REC コントロール機能を搭載。ATOMOS 社製モニター一体型レコーダー接続時には V-1HD+からレコーダーの録画開始、停止をコントロール可能ですので、録画操作を忘れるといったミスを防ぐことができます。

●AV設備での使用にも最適
企業や学校などのAV設備で用いられるタッチパネル制御装置などと接続するためのRS-232ポートを装備。映像の切り替えやプリセットメモリーの呼び出しなどを外部から制御できます。また、パネルロック機能を搭載し、操作の必要のないボタンやツマミの動作を無効にできるので、機器の操作に慣れていない方が使用する場合も安心です。

【主な仕様】
■映像
●映像処理
4：2：2（Y/Pb/Pr）、8ビット
●入力端子
・INPUT 1～3：HDMI タイプ A x 3
※HDCP 対応
・INPUT 4：HDMI タイプ A
※HDCP 対応
※マルチフォーマット対応
●出力端子
・OUTPUT 1～3：HDMI タイプ A x 2
※HDCP 対応
●入力映像フォーマット
・INPUT 1～3
720/59.94p ※1、※3
720/50p ※1、※4
1080/59.94i、1080/60i、1080/59.94p、1080/60p、
1080/29.97p、1080/30p ※2、※3
1080/50i、1080/50p、1080/25p ※2、※4
1080/23.98p、1080/24p ※2
※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
※1 システム・フォーマット 「720p」設定時
※2 システム・フォーマット 「1080i」または「1080p」設定時
※3 フレーム・レート 「59.94Hz」設定時
※4 フレーム・レート 「50Hz」設定時
・INPUT 4
480/59.94i、480/59.94p、720/59.94p、720/60p、
1080/59.94i、1080/60i、1080/59.94p、1080/60p、
1080/29.97p、1080/30p ※1
576/50i、576/50p、720/50p、1080/50i、
1080/50p、1080/25p ※2
1080/23.98p、1080/24p
VGA（640×480/60Hz）、SVGA（800×600/60Hz）、XGA（1024×768/60Hz）
WXGA（1280×800/60Hz）、SXGA（1280×1024/60Hz）
FWXGA（1366×768/60Hz）、SXGA+（1400×1050/60Hz）
UXGA（1600×1200/60Hz）、WUXGA（1920×1200/60Hz）
※リフレッシュ・レートは、各解像度の最大値です。
※CEA-861-E、VESA DMT Version 1.0 Revision 11 準拠
※1920×1200/60Hz：Reduced blanking
※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
※1 フレーム・レート 「59.94Hz」設定時
※2 フレーム・レート 「50Hz」設定時
・静止画（Still Image）
Bitmap File（.bmp）最大1920×1080、24 ビットカラー、無圧縮
PNG File（.png）最大1920×1080、24 ビットカラー
※最大 4 枚まで内蔵不揮発メモリーに記憶可能
※PNGα チャンネルは非対応です。
●出力映像フォーマット
・OUTPUT 1～2
720/59.94p ※1、※4
720/50p ※1、※5
1080/59.94i ※2、※4
1080/50i ※2、※5
1080/59.94p ※3、※4
1080/50p ※3、※5
※1 システム・フォーマット 「720p」設定時
※2 システム・フォーマット 「1080i」設定時
※3 システム・フォーマット 「1080p」設定時
※4 フレーム・レート 「59.94Hz」設定時
※5 フレーム・レート 「50Hz」設定時
●映像エフェクト
・切り替え：カット、ミックス（ディゾルブ／FAM／NAM）、ワイプ（8種類）
・合 成：ピクチャー・イン・ピクチャー（四角型、丸型、菱型）、
スプリット（2種類）、キー（ルミナンス・キー、クロマ・キー）、
DSK（ルミナンス・キー、クロマ・キー）
・そ の 他 ：左右反転、上下反転、静止画キャプチャー、静止画再生、
アウトプット・フェード（音声、映像：白または黒）、
テスト・パターン出力

■音声
●音声処理
サンプリング・レート：24 ビット／48kHz
●音声フォーマット
リニア PCM、24 ビット／48kHz、2ch
●入力端子
・INPUT 1～4：HDMI タイプ A x 4
・AUDIO IN 1～2：XLR-3-31タイプ（バランス、ファンタム電源DC 48V、14mA Max）
・LINE IN：RCAピン・タイプ
・MIC/AUX IN：ステレオ・ミニ・タイプ（プラグイン・パワー対応）
●出力端子
・OUTPUT 1～2：HDMI タイプ A x 2
・AUDIO OUT L、R：TRS標準タイプ
・PHONES：ステレオ・ミニ・タイプ
●規定入力レベル
・AUDIO IN 1～2：-60～+4dBu（最大入力レベル：+24dBu）
・LINE IN：-10dBu（最大入力レベル：+10dBu）
・MIC/AUX IN：-51～-10dBu（最大入力レベル：+10dBu）
●入力インピーダンス
・AUDIO IN 1～2：10kΩ
・LINE IN：15kΩ
・MIC/AUX IN：10kΩ
●規定出力レベル
・AUDIO OUT L、R：+4dBu（最大出力レベル：+24dBu）
・PHONES：72mW＋72mW（32Ω負荷時）
●出力インピーダンス
・AUDIO OUT L、R：600Ω
・PHONES：10Ω
●オーディオ・エフェクト
ディレイ、ハイパスフィルター、ディエッサー、コンプレッサー、ノイズゲート、
イコライザー、リミッター、リバーブ、テスト・トーン出力

■その他
●その他の端子
・USB MEMORY：USB A タイプ（USBメモリー用）
・USB：USB B タイプ（外部制御用）
・RS-232：9ピンD-subタイプ（オス、外部制御用）
・TALLY：9ピンD-subタイプ（メス、タリー出力用）
●その他機能
・プリセット・メモリー（8個）
・パネル・ロック機能
・EDID エミュレーター
・オート・スイッチング
・オート・インプット・ディテクト
●電源
AC アダプター
●消費電流
2.1 A
●消費電力
25.2 W
●外形寸法
316（幅）×121（奥行）×65（高さ）mm
●質量
1、4 kg（AC アダプターを除く）
●付属品
スタートアップ・ガイド、「安全上のご注意」チラシ、 ACアダプター、電源コード、保証書
