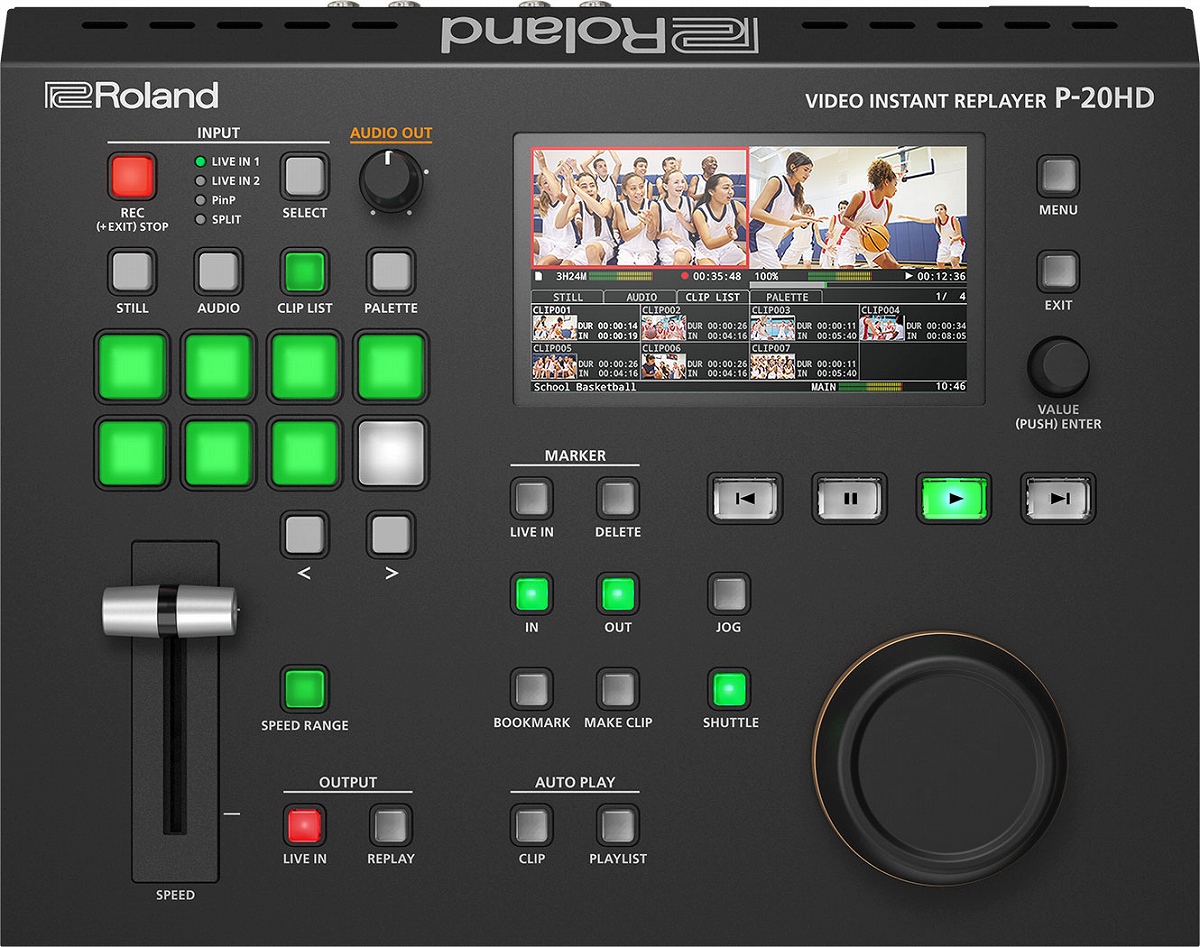

Roland ローランド / P-20HD ビデオ・インスタント・リプレイヤー

スポーツの中継や演出に最適な ビデオ・インスタント・リプレイヤー

これまで、生放送のスポーツ中継でゴールが決まった瞬間の映像をスロー再生するには、大がかりな機材と専門のトレーニングを受けたオペレーターが必要でした。この状況を一新するのがP-20HDです。これまでにないコンパクトさに加えて操作も簡単、専門教育を受けたことのない方にも使いこなせます。P-20HDをこれまでのシステムに加えるだけで、スポーツ中継や配信のクオリティーを向上させることができます。

主な特徴

●録画中の映像から任意のシーンを再生するインスタント・リプレイ機能、スロー再生が可能

●録画中でも再生が可能

●大型ジョグ／シャトルホイール、トランスポートボタン、Tバーにより直感的な操作を実現

●ハイライトシーンをクリップとして登録しプレイリストを作成可能

●スケーラー搭載HDMI入力を2系統備え、シームレスな切り替えが可能

●カラーLCDプレビュー・ディスプレイを内蔵

●大容量SDカードにH.264フォーマットで長時間の録画が可能

●スポーツ中継や配信、eスポーツ大会の演出、各種トレーニングに最適

主な仕様【映像】

●映像処理
　4:2:2 （Y/Pb/Pr）、8ビット

●入力端子
・INPUT 1～2端子：HDMI タイプ A x 2
　※マルチフォーマット対応

●出力端子
・MAIN端子：HDMI タイプ A
　※マルチフォーマット対応
・PREVIEW端子：HDMI タイプ A

●入力映像フォーマット
　480/59.94i、576/50i、480/59.94p、576/50p、720/59.94p、720/50p、
　1080/59.94i、1080/50i、1080/59.94p、1080/50p、
　VGA（640×480/60Hz）、SVGA（800×600/60Hz）、
　XGA（1024×768/60Hz）、WXGA（1280×800/60Hz）、
　HD（1280×720/60Hz）、SXGA（1280×1024/60Hz）、
　FWXGA（1366×768/60Hz）、SXGA＋（1400×1050/60Hz）、
　UXGA（1600×1200/60Hz）、FHD（1920×1080/60Hz）、
　WUXGA（1920×1200/60Hz） ※
　※リフレッシュ・レートは、各解像度の最大値です。
　※CEA-861-E、VESA DMT Version 1.0 Revision 11準拠
　※1920×1200/60Hz：Reduced blanking
　※フレーム・レートは、SYSTEMメニューで選択します（59.94Hzまたは50Hz）。

●出力映像フォーマット
・MAIN端子
　720/59.94p、720/50p、1080/59.94p、1080/50p
　※フレーム・レートは、SYSTEMメニューで選択します（59.94Hzまたは50Hz）。
・PREVIEW端子
　1080/59.94p、1080/50p
　※フレーム・レートは、SYSTEMメニューで選択します（59.94Hzまたは50Hz）。

●静止画（Still Image）
　Bitmap File（.bmp）、最大1920×1080、24ビットカラー、非圧縮
　PNG、最大1920×1080、24ビットカラー、8ビットアルファチャンネル
　※プロジェクト毎に最大16枚 保存可能

●収録モード
・インスタント・リプレイ・モード
　ファイル・フォーマット：
　MPEG2-TS
　コーデック：
　H.264 High@L.4.1 10Mbps 8bit 4:2:0
　AAC LC 128kbps 48kHz 16bit Stereo
・記録モード
　解像度優先、フレームレート優先
　※プロジェクト設定により決定

●記録メディア
　SD/SDHC/SDXCカード

●映像効果
　入力合成：ピクチャーインピクチャー、スプリット
　切り替え：カット、ミックス、ワイプ
　その他：左右反転、静止画再生、テスト・パターン出力

主な仕様【音声】

●音声処理
　サンプリング・レート：48kHz、24ビット

●音声フォーマット
　リニア PCM、48kHz、24ビット、ステレオ

●入力端子
・INPUT 1～2端子：HDMIタイプA
・AUDIO IN端子：RCAピン・タイプ

●出力端子
・MAIN端子：HDMIタイプA
・PREVIEW端子：HDMIタイプA
・AUDIO OUT端子：RCAピン・タイプ
・PHONES端子：標準ステレオ・タイプ

●規定入力レベル
・AUDIO IN端子：-10dBu（最大入力レベル：+8dBu）
●入力インピーダンス
・AUDIO IN端子：15kΩ

●オーディオ規定出力レベル
・AUDIO OUT端子：-10dBu（最大出力レベル：+8dBu）
・PHONES端子：92mW＋92mW（32Ω負荷時）

●出力インピーダンス
・AUDIO OUT端子：1kΩ
・PHONES端子：10Ω

●オーディオ・エフェクト
　EQ、ディレイ、リミッター、テスト・トーン出力

●オーディオ・プレーヤー
　データ・フォーマット：WAV
　（リニアPCM、48kHz、16ビット、ステレオ／44.1kHz、16ビット、ステレオ）
　※プロジェクト毎に最大16個 保存可能

主な仕様【その他】

●その他の端子
・USB ホスト端子：USB Aタイプ（USBメモリー用）
・LAN 端子：RJ-45、1000BASE-T（外部制御用）
・RS-232端子：9ピンD-subタイプ（オス、外部制御用）
・CTL/EXP：TRS標準タイプ（フットスイッチ、エクスプレッション・ペダルと接続してのリモート用）
・DC IN端子

●その他機能
・パネル・ロック機能
・EDIDエミュレーター

●ディスプレイ
　4.3インチTFTカラーLCD：480×272ドット

●電源
　AC アダプター

●消費電流
　3A

●消費電力
36W

●動作温度
　0～+40℃

●外形寸法
　265（幅）×　216（奥行）×　87（高さ）mm

●質量
　2.1kg （本体のみ）

●付属品
　スタートアップ・ガイド、「安全上のご注意」チラシ、　ACアダプター、電源コード、保証書、　ローランド ユーザー登録カード

※ 0dBu＝0.775Vrms
