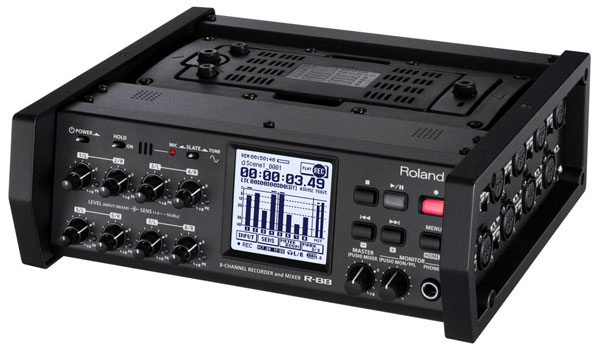

- Roland ローランド / R-88








Roland ローランド / R-88
REC + MIX + Audio I/F
DAWとの理想的な連携を実現するポータブル・レコーダー&ミキサ-。
8+2=10chレコーダーに、ミキサー機能を統合。
- 8ch入力+2chミックスのレコーディング。
- 8ch デジタル・ミキサー内蔵。
- 10 in / 8out オーディオ・インターフェース機能搭載。
- 8 in / 8out XLR 端子装備。
- 24bit/96kHz(8+2=10ch)、24bit/192kHz(4ch)でSDHC/SDカードに録音。
- USBメモリーへのバックアップも可能。
- タイムコード入出力端子装備。
- フット・スイッチによるREC/PLAYコントロールに対応。
- タッチパネル・ディスプレーによる直感操作を実現。
充実の入出力端子と快適な操作環境で、多様なレコーディング用途に対応。
フロント・パネル
- デジタル・ミキサー部
-
各入力チャンネルは2連のボリュームでレベル&センスをダイレクトにコントロール。
LCF、3バンドEQ、入出力のリミッターも装備。ミキサー専用機にも劣らない充実の機能です。 - タッチパネル
- ミキサーやレコーダーの詳細な設定も直感的に操作できる160x160ドットのタッチ・パネル式ディスプレイ。
- レコーダー部
-
24ビット/96kHzの高音質で8ch+2ミックスをSDHCカードに同時録音。
24ビット/192kHz時は最大4ch。
サイド・パネル(右)
- 入力端子(1-8)、ファンタム電源スイッチ
-
XLRタイプの入力端子です。マイク・レベルからライン・レベルまで対応。
各入力独立でコンデンサー・マイクにはファンタム電源を供給可能。
サイド・パネル(左)
- デジタル入出力端子
-
XLRタイプのデジタル・オーディオ信号(AES/EBU)の入出力端子。
DIGITAL OUTは内部ミキサーでミキシングした音声を出力します。 - DC入力端子
- 専用ACアダプター(付属)のほか、外部バッテリーにも対応。
- 出力端子(1,2)
-
XLRタイプの出力端子で、内部ミキサーでミキシングした音声を出力します。
出力レベル切替可能(+4/-60dBu)。
出力端子(3-8)とあわせて8チャンネルの独立出力も可能。 - ミックス出力端子
-
ステレオ・ミニ・タイプの出力端子で、内部ミキサーでミキシングした音声を出力します。
出力レベル切替可能(2Vrms/-30dBu)。
デジタル一眼レフ・カメラへの音声送りに最適です。 - 外部コントロール端子
- 別売オプションのFS-6、またはFS-5Uを接続することで、再生、録音、巻き戻しなどを足元で操作可能。
- TIMECODE 入出力端子
-
SMPTE同期のマスター/スレーブに対応。
豊富なタイムコード・モード搭載によりビデオ・カメラなどタイムコード対応機器との自由度の高い連携が可能。
カバーを開いた状態 【サイド・パネル(左)】
- SDカード・スロット
- 最大32GBのSDHCメモリー・カードに対応。
- USB MEMORY 端子
- 市販のUSBメモリーを接続し、R-88で録音したプロジェクトのデータ・コピー可能。
- USB COMPUTER 端子
- パソコンと接続し、ファイル転送または、10チャンネル入力、8チャンネル出力のオーディオ・インターフェースとして利用可能。
リア・パネル
- 出力端子(3-8)
-
XLRタイプの出力端子。サイド・パネルの出力端子(1,2)とあわせて8チャンネル独立出力が可能。
内部ミキサーでミキシングした音声の出力も可能です。
ブロック・ダイアグラム
録音時間
主な仕様
レコーダー部
データ・タイプ |
サンプリング周波数192kHz:4チャンネル サンプリング周波数44.1、48、88.2、96kHz:8チャンネル+2チャンネル(内部ミキサーのステレオ・ミックス) |
記憶メディア |
SDHCメモリー・カード:4GB~32GB SDメモリー・カード:2GB |
プリ・レコーディング | OFF、1、2、3、4、5秒 |
ミキサー部
ミキシング・チャンネル |
入力:8チャンネル 出力:2チャンネル(ステレオ) |
チャンネル・ストリップ |
3バンド・イコライザー フェーダー パン MSマイク・デコーダー |
マスター |
フェーダー リミッター |
入力部
信号処理 | AD変換:24ビット |
ADダイナミック・レンジ | 120dB以上([SENS]つまみ=+4dBu) |
チャンネル・エフェクト |
リミッター ローカット MSマイク・デコーダー |
IN 1~8端子(アナログ入力):XLRタイプ(ファンタム電源供給可) |
規定入力レベル([SENS]つまみで選択):-56、-50、-44、-38、-32、-26、-20、-14、-8、-2、+4dBu (LEVEL KNOB MODE=INPUT:[LEVEL]つまみにより、-∞~+8dBの範囲で調整できます。) 最大入力レベル:+26dBu 入力インピーダンス: マイク入力([SENS]つまみ=-56~-20dBu):3.4kΩ ライン入力([SENS]つまみ=-14~+4dBu):5.6kΩ ※サンプリング周波数が192kHzのときはIN 5~8端子は動作しません。 |
DIGITAL IN端子:XLRタイプ(AES/EBU、IEC 60958-4準拠) | ※DIGITAL IN端子を使用する場合、IN1~2端子(アナログ入力)は使用できません |
ファンタム電源 |
48±4V 1チャンネルにつき10mA(8チャンネル同時使用可) |
スレート・マイク | 本体に内蔵 |
出力部
信号処理 | DA変換:24ビット |
OUT 1~2端子(アナログ出力):XLRタイプ |
出力音声:チャンネル1~2、チャンネル3~4、チャンネル5~6、チャンネル7~8、内部ミキサーのステレオ・ミックス 出力レベル:+4dBu、-60dBu 最大出力レベル:+24dBu 出力インピーダンス:600Ω |
OUT 3~8端子(アナログ出力):XLRタイプ |
出力音声:チャンネル1~2、チャンネル3~4、チャンネル5~6、チャンネル7~8、内部ミキサーのステレオ・ミックス 出力レベル:+4dBu 最大出力レベル:+24dBu 出力インピーダンス:600Ω ※サンプリング周波数が192kHzのときはOUT 5~8は動作しません。 |
MIX OUT端子(アナログ出力):ステレオ・ミニ・タイプ |
出力音声:内部ミキサーのステレオ・ミックス 最大出力レベル:2Vrms、-30dBu 出力インピーダンス:1kΩ |
DIGITAL OUT端子:XLRタイプ(AES/EBU、IEC 60958-4準拠) | 出力音声:内部ミキサーのステレオ・ミックス |
PHONES端子:ステレオ標準タイプ |
出力レベル:80mW(32Ω負荷時) 出力インピーダンス:10Ω |
内蔵スピーカー | ステレオ |
スレート・トーン | 1kHz、-20dBFS |
モニター機能 |
プリ・フェーダー・リッスン(PFL) リアルタイム・アナライザー(RTA) アラーム・トーン |
総合特性
残留ノイズレベル(IHF-A) |
OUT 1~8:-80dBu以下([LEVEL]つまみ=-∞) MIX OUT:-90dBu以下([LEVEL]つまみ=-∞) |
全高調波歪率(THD+N) | 0.02% 以下([SENS]つまみ=+4dBu、[LEVEL]つまみ=0) |
周波数特性 | 20Hz~40kHz(0/-3dB、サンプリング周波数=88.2kHz、192kHz) |
その他入出力部
USB(MEMORY)端子:USB Aタイプ |
USBマス・ストレージ・クラス(USB 2.0/1.1) ※USBハード・ディスクは使用できません |
USB(COMPUTER)端子:USBミニBタイプ |
USBマス・ストレージ・クラス(USB 2.0/1.1) USBオーディオ(Hi-Speed USB、入力:10チャンネル、出力:8チャンネル) ※サンプリング周波数が192kHzのときは、USBオーディオは動作しません。 |
TIME CODE(OUT、IN)端子:BNC同軸タイプ(SMPTE 12M-1999準拠) |
モード:OFF、INT、RTC、REC-RUN、EXT SYNC、EXT(AUTO JAM)、EXT SYNC AUTO REC、EXT AUTO REC フレーム・レート:23.976、24、25、29.97、29.97D、30、30D |
CONTROL 1, 2端子:TRS標準タイプ | 録音、再生、停止など |
その他
ディスプレイ | グラフィックLCD 160×160ドット(タッチ・パネル) |
インジケーター |
IN 1~8 PKインジケーター SLATE MICインジケーター RECインジケーター PLAYインジケーター |
電源 |
付属ACアダプター(付属4ピンXLRタイプ変換ケーブル使用) アルカリ電池(単3形)または充電式ニッケル水素電池(単3形)×8 外部電源(4ピンXLRタイプ、9~16V) |
消費電流 | 1.5A |
外形寸法 / 質量
幅 (W) | 260 mm |
奥行き (D) | 235 mm |
高さ (H) | 93 mm |
質量 | 2.7 kg |
