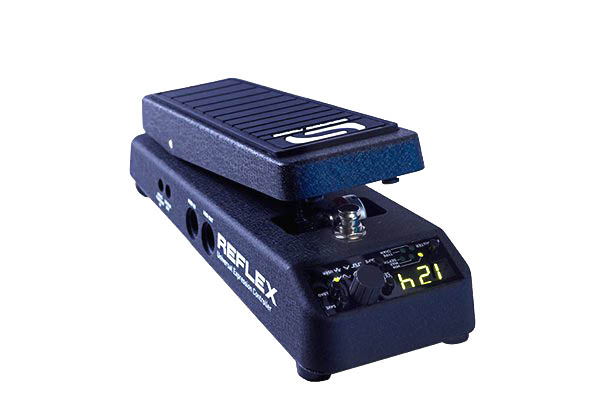

Source Audio / SA163 Reflex Universal Expression Controller / ソースオーディオ

エフェクター、MIDI、PCに対応するオールマイティーなエクスプレッション・「コントローラー」！

Reflex Universal Expression Controllerは、エクスプレッションペダルが必要な機器を意のままに操る、スタンドアローン・コントローラーです。
エクスプレッション/MIDIコネクターがついたエフェクトペダル、シンセサイザー、ラックシステムだけでなく、USBポートによりDAWソフトウェアすらコントロールすることができます。

また、3つの1/4"エクスプレッションアウト、MIDI IN/OUT、USBポート、そしてSource Audio専用の1/8"センサーアウトを搭載しています。コントロールパネルを使うことで、アウトプットの設定、エクスプレッションまたはMIDI CC信号のdirectionとdepthの調整、そしてオーディオテーパーの設定が行えます。
Reflexは6タイプのアウトプットのLFO波形を送信できると共に、MIDIクロックとの同期が可能です。
更に、128のエクスプレッションの設定、オンボードのコントロール、または外部のMIDIプログラムチェンジメッセージの設定の呼び出しが可能です。

Expression Connection

Three 1/4” Expression Outs (10k/10k/50k): Reflexは3つのエフェクトペダルに対して1/4" エクスプレッション・アウトプットにより信号を送信できます。初期設定ではスリーブ端子がグラウンド、チップ端子がボリュームポットのセンターとなっていますが、エフェクターやラックの設定に応じて、DIPスイッチにより端子の設定を変更することができます。

MIDI 5-Pin DIN Connectors(Input and Output): ReflexはMIDI搭載のエフェクターやラックシステム、その他様々なハードウェアに対し、5pinのDINアウトプットから3つの独立したMIDI CCメッセージを送信できます。 MIDIインプットはMIDIプログラムチェンジメッセージを受信でき、これにより外部のMIDIフットコントローラーからReflexのプリセットを呼び出せます。MIDIインプットはMIDIクロックメッセージを受け取ることができます。

USB Port: ReflexのUSBポートはWindowsとMacで特別なドライバーのインストール無しにプラグ アンド プレイが行えます。ReflexはクラスコンプリアントUSBデバイスであり、追加のドライバを必要とすることなく、コンピュータ側は自動でReflexを認識します。USBポートはMIDIクロックメッセージを受信できます。

Source Audio Sensor In: センサーインとして使用可能な1/8" TRRSコネクターにより、Source Audio Oneシリーズや、Soundblox,Soundblox2,Soundblox Proシリーズのペダルを操作できます。SensorインプットはNeuro Hub(以前はSoundblox Hubと呼称されていました)に対応しており、これによりHubに接続されたOneシリーズ、またはSoundblox2のペダルを複数同時にReflexによりコントロールできます。

Control Panel Features

Reflex Universal Expression Controllerはユニークなエフェクトの作成を行えます。複数のエフェクターやラックシステムを、独立して、または同時にコントロールすることが可能です。

ReflexのLEDディスプレイとコントロールパネルにより、エクスプレッションコントロールの基本的なものから複雑なものまで、設定を簡単に行うことができます。Reflexは128のユーザープリセットを保存でき、全てのプリセットには、Reflexに搭載されているエクスプレッションのエフェクトと、使用するアウトプットとMIDIポートの設定を保存できます。コントロールパネルを用いることで、アウトプットの設定と、エクスプレッションアウトのdepthとdirection、オーディオテーパーの設定が可能です。

エクスプレッションアウトからLFO波形を出力することが可能です。LFOのレートはMIDIクロックと同期させることが可能です。LFO波形は正弦波、ノコギリ波、三角波、矩形波、そしてユーザーが設定したオリジナルのLFO波形の5つから選択できます。LFOの信号により(例えば)、ピッチシフターを調整することでビブラートの効果を、もしくは外部エフェクターのレベルに掛けることでトレモロの効果を得ることができます。

Specification

■Dimensions : 26.67cm × 9.53cm × 7.00cm
■Weight : 1Kg
■Power : 45mA @ 9V DC , 2.1 mm inner diameter
■5V DC bus power (USB)
■9V (PP3) battery(included)

●Analog Expression
■Resistance: 10k? (Outputs 1 and 2), 50k? (Output 3)
■Accuracy: 10bits, 1024 values, 10Ω step size (Outputs 1 and 2), 50? step size (Output 3)
