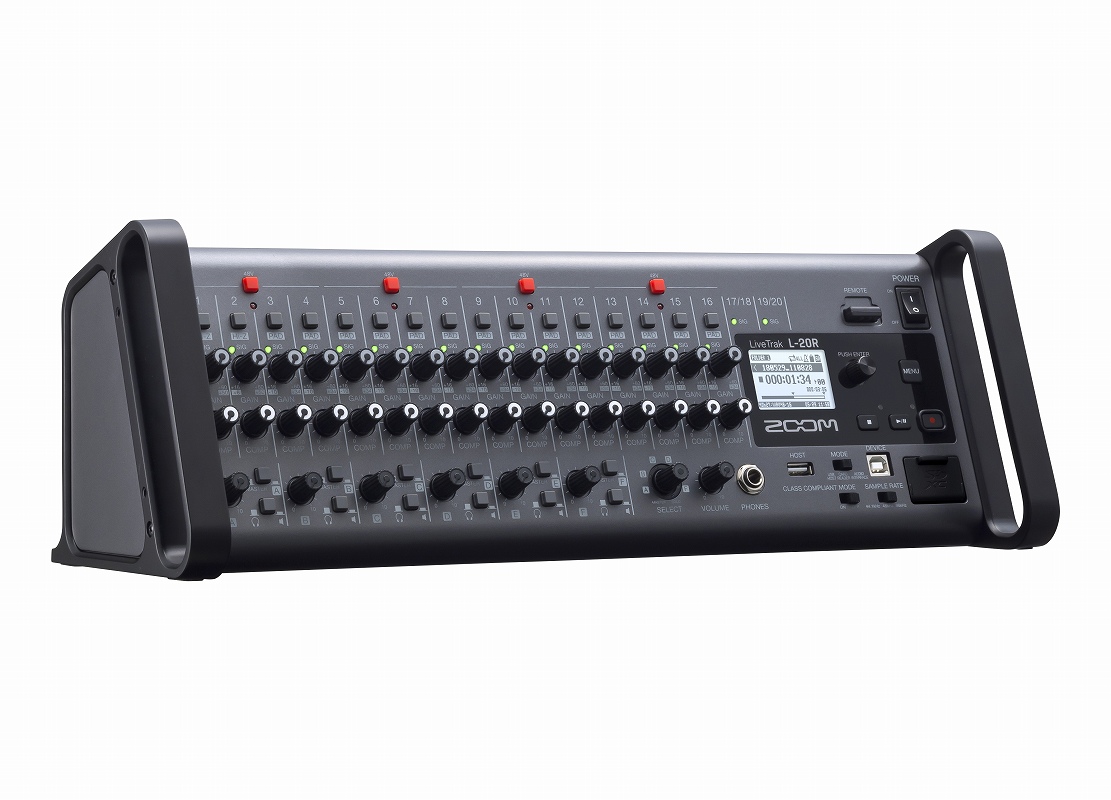

ZOOM ズーム / L-20R ラックマウント型デジタルミキサー

Portable 20-Track Live Mixer / Recorder

LiveTrak(TM)『L-20R』は、パフォーマーがステージ上でリアルタイムにミキシングできるラックマウント型デジタルミキサー。ワイアレスコントロール、20チャンネル入力、22トラックレコーディング、6系統のモニターミックス、そしてエフェクトとEQを内蔵。あらゆるライブ会場に対応する、ミュージシャンのためのコンプリートソリューション、それが『L-20R』です。

ポータブルでパワフル
16チャンネルのモノマイク／ライン入力と、2組のステレオ入力を装備した『L-20R』は、多チャンネルを要するステージにも対応可能です。2系統のエフェクトバスのほか、各チャンネルには3バンドEQ、パンポット、コンプレッサーを内蔵しています。

22トラック同時録音
ステージでの演奏中に、20チャンネルとステレオミックスをSDカードへダイレクトにレコーディングでき、そのデータをDAWに転送して最終的な編集ができます。

パフォーマー別にモニターミックス
6系統の独立モニター出力を装備した『L-20R』は、パフォーマーそれぞれに聴きやすいモニターミックスが行えます。専用出力の装備により、PAミキサー側でメインミックスとサブミックスを簡単に切り替えることも可能です。

iPadでミックス
iPadを使用すれば、フェーダーレベルやEQのセッティング、チャンネルエフェクトなど、会場のどこからでも、6系統のモニター＋マスターミックスを調節できます。

シーンリコール
LiveTrak(TM)『L-20R』のシーンリコール機能を使用すれば、フェーダー設定やモニターミックス、EQセッティング、エフェクト等をセットにした最大9種類のシーンを瞬時に呼び出すことができます。

抜き差しが容易
ケーブルの抜き差しを容易にするため、入出力端子がまとめられたリアパネルを上方に向けることも可能。ハンドル部分がスペーサーの役割を果たし、ノブやスイッチ類を保護します。ライブコンサートの配線作業が、よりスピーディーにより効率的に行えます。

USBオーディオ
『L-20R』は、22イン／4アウトのUSBオーディオインターフェースとしても使用できます。インプットからの信号をDAWやストリーミングソフト、iOSデバイス*へ送りながらSDカードにレコーディングできます。
*Apple Lightning - USBカメラアダプタが別途必要です。

【主な特長】
●モノラル16チャンネル、ステレオ2チャンネルの合計20チャンネルの入力
●最大22トラックの同時録音、20トラックの同時再生
●22イン／4アウトのUSBオーディオインターフェースとしても動作
●最高24ビット／96kHzのハイレゾ音質で、SDカードにレコーディング
●内蔵コンプレッサー（チャンネル1?16）
●演奏者一人ひとりに異なるミックスを送れる6系統のモニターアウト
●6系統のモニターミックスをチェックできる、オペレーター用ヘッドフォン出力
●最大9種類のミキサー設定を保存できるシーンメモリ機能
●コーラスやディレイ、リバーブなど20種類のエフェクトを内蔵
●無償アプリ『L-20 Control』で、iPad からリモートコントロール

【同梱品】
●LiveTrak(TM)『L-20R』
●ACアダプタ（AD-19）
●Bluetoothアダプタ（BTA-1）
●ラックマウント・アダプタ
●クイックガイド

【SPECS】
入出力チャンネル数
入力:
モノラル（MIC/LINE）: 16
ステレオ（LINE）: 2

出力:
MASTER OUT: 1
MONITOR OUT: 6
PHONES : 1

入力
モノラル（MIC/LINE）:
XLR/TRSコンボジャック（XLR:2 番HOT TRS:TIP ホット）

入力ゲイン
PAD OFF: +16 ~ +60dB
PAD ON: − 10 ~ +34 dB
Hi-Z ON: +6 ~ +50 dB

入力インピーダンス
XLR: 3 k Ω
TRS: 10 k Ω /1 M Ω（Hi-Z 機能 ON）

最大入力レベル
PAD OFF: 0 dBu (@ 0 dBFS)
PAD ON: +26 dBu (@ 0 dBFS)

ファンタム電源
+48 V

ステレオ（LINE）:
TS フォンジャック／ RCA ピン（アンバランス）

最大入力レベル : +14 dBu

出力
MASTER OUT :
XLR ジャック（バランス）

最大出力レベル :+14.5 dBu
出力インピーダンス: 100 Ω

MONITOR OUT A~F（BAL 出力時） MONITOR SPEAKER接続想定:
TRS フォンジャック（バランス）

最大出力レベル: +14.5 dBu
出力インピーダンス: 100 Ω

MONITOR OUT A~ F（UNBAL 出力時） PHONES接続想定:
標準ステレオフォンジャック

最大出力レベル: 42 mW + 42 mW @60 Ω
出力インピーダンス: 100 Ω

PHONES :
標準ステレオフォンジャック

最大出力レベル: 42 mW + 42 mW @60 Ω
出力インピーダンス: 100 Ω

BUSES
MASTER:1

MONITOR:6

SEND EFX:2

チャンネルストリップ
COMP:
LOW CUT:
40~600 Hz, 12dB/OCT

EQ:
HIGH: 10 kHz, ± 15 dB, シェルビング
MID: 100 Hz – 8 kHz, ± 15 dB, ピーキング
LOW: 100 Hz, ± 15 dB, シェルビング

PHASE:
センドエフェクト
20タイプ

EFX 1
Hall 1 (リバーブ)
Hall 2 (リバーブ)
Room 1 (リバーブ)
Plate (リバーブ)
Church (リバーブ)
DrumAmb (リバーブ)
GateRev (リバーブ)
Vocal 1 (ディレイ + ホールリバーブ)
Vocal 2 (ディレイ + モノラルリバーブ)
Vocal 3 (ディレイ + プレートリバーブ)

EFX 2
Hall 3 (リバーブ)
Room 2 (リバーブ)
Spring (リバーブ)
Delay (ディレイ)
Analog (ディレイ)
P-P Dly (ディレイ)
Vocal 4 (ディレイ + ルームリバーブ)
Chorus 1 (ステレオコーラス)
Chorus 2 (モノラルコーラス)
Cho+Dly (コーラス + ディレイ)

レコーダー
最大同時録音トラック数:
22 @ 44.1/48/96 kHz

最大同時再生トラック数:
20

録音フォーマット:
44.1/48/96 kHz, 16/24-bit, モノラル／ステレオ
WAV フォーマット

記録メディア:
SDHC規格対応カード 4 GB ? 32 GB（Class 10 以上）
SDXC規格対応カード 64 GB ? 512 GB（Class 10 以上）

オーディオインターフェース
44.1/48 kHz:
録音: 22チャンネル
再生: 4チャンネル

ビット長:
24ビット

インターフェース:
USB 2.0

オーディオ・インターフェース動作環境
Windows:
OS: Windows(R) 7 SP1以降 / 8.1 / 10 (32bit, 64bit)
CPU: Intel (R) Core i3以上*
USB: USB 3.0 / 2.0**

* Atom、Celeron、PentinumシリーズおよびAMD製CPUは動作保証外
** Intel製チップセット内蔵のUSBホストコントローラーのみ対応、USBハブ・拡張カードでの使用は動作保証外

Mac:
OS： MacR OS X 10.11 / 10.12 / 10.13 / 10.14
CPU: IntelR Core i3以上
USB: USB 3.0/USB 2.0*

* USBハブ・拡張カードでの使用は動作保証外

iPhone/iPad:
OS： iOS 9 / 10 / 11

* Apple Lightning-USBカメラアダプタが別途必要

カードリーダー
クラス:
マスストレージクラス
USB2.0 High Speed

USB HOST
クラス:
USB 2.0 High Speed

サンプリング周波数:
44.1/48/96 kHz

周波数特性:
44.1 kHz: ?1.0 dB, 20 Hz ~ 20 kHz
96 kHz: ?3.0 dB, 20 Hz ~ 40 kHz

入力換算ノイズ:
実測:EIN -128 dB（IHF-A） @+60 dB、150 Ω input

ディスプレイ:
バックライト付き LCD（ 128x64 ドット）

電源:
ACアダプタ：DC12V／2A（AD-19）

消費電力:
最大24W

外形寸法:
438 mm (W) × 158.2 mm (D) × 151.7 mm (H)

重量（本体のみ）:
2.49 kg
