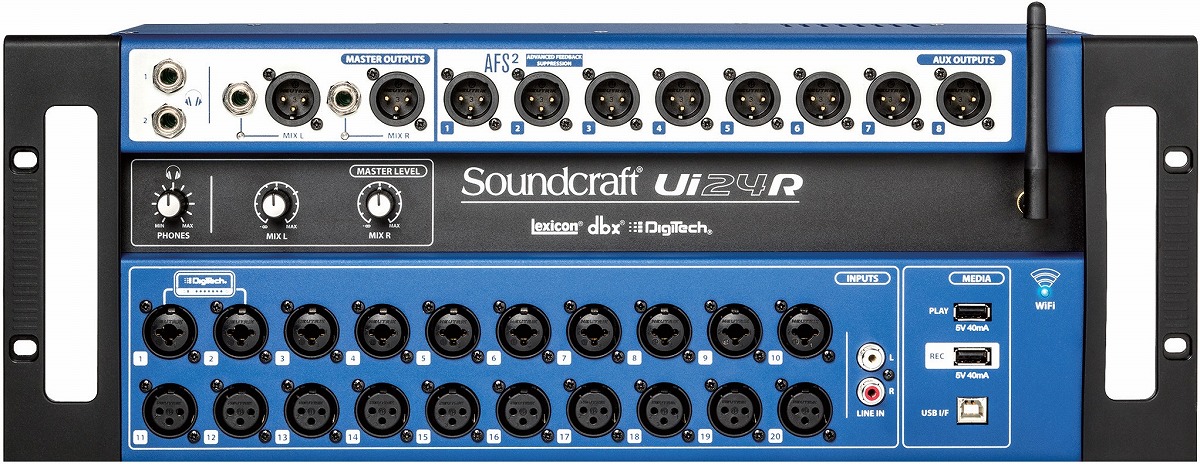

Soundcraft サウンドクラフト / Ui24R デジタルミキサー【お取り寄せ】

5.2GHz 帯に対応し、音質・機能も大幅に進化した、
リモートコントロール・デジタル・ミキサーの上位モデル。

Ui24R はUi Series の上位モデルです。既存モデルと比べて以下の点が進化しています。
◆内蔵のWi-Fi アクセスポイント機能で、2.4GHz 帯に加えて混雑の少ない5.2GHz 帯も選択できるようになりました。さらに、右側面にもアンテナを装備し、どの方向から操作しても通信が途切れにくくなっています。
◆放送局用の高品位ミキサーで定評のあるSTUDER が開発したマイクプリアンプを搭載し、音質が向上しました。
◆マイク/ ライン入力が20 系統に増えました。さらに、マルチトラックの録音/ 再生に対応し、PC では最大32ch、USB メモリーでは最大24ch の信号が入出力できます。入力信号は新たに追加されたパッチ機能により任意のch にアサイン可能です。
◆AUX 出力は8 系統に増え、マトリクスに切り替えも可能です。
◆マイク/ ライン入力にはLP フィルターが、AUX 出力とMIX L/R 出力にはHP/LP フィルターが追加されました。また、マイク/ ライン入力、AUX 出力、MIX L/R 出力には、それぞれ個別にディレイがかけられるようになりました。
◆任意のフェーダーをまとめて操作できるVCA フェーダーを装備しました。
◆ HDMI 端子につないだディスプレイに操作画面が表示できるようになりました。また、ディスプレイを見ながら、USB 端子につないだマウスやキーボードで操作ができるようになりました。

Ui24R は、市販の端末で離れた場所からコントロールできます。タブレットやスマートフォン、PC をWi-Fi で直接接続して、ほぼ全ての機能をワイヤレスで操作可能。どこからでも自在にコントロールできるので、機器の設置場所に制約がある場合や機器を目立たせたくないシーンに最適です。端末は最大10 台まで接続可能で、1 台のUi24R を異なる場所から同時に操作できるのはもちろん、1 つの入出力の異なる情報を複数の端末で同時に表示させることもできます。また、本体からコントロール機能を除外したことで、極めてコンパ クトなボディーを実現。わずかなスペースに設置でき、仮設PA でも持ち運びにも困りません。EIA 4U のスペースにラックマウントもできます。

Ui24R は、特別な知識がなくてもすぐに使いこなすことができます。Wi-Fi アクセスポイント機能を内蔵し、別途ネットワーク機器を用意することなく端末と直接ワイヤレスで接続可能。接続の設定も、電源を入れて端末からUi24R のネットワークを選択するだけで簡単です。有線LAN や外部ネットワーク機器経由で接続することも可能です。また操作画面は、接続した端末のweb ブラウザーで指定のURL を開くだけで表示されます。専用のアプリやソフトは不要です。主要なOS に対応しているので、どの端末からでも同じデザインの画面でコントロールできます。2 種類の操作画面が用意されており、端末のサイズによって選択可能です。

Ui24R は、高品位な信号処理機能を多数内蔵しています。全ての入力に、定評あるdbx 製のHP フィルター、4 バンド・パラメトリックEQ、コンプレッサー、ゲートを装備。マイク/ ライン入力はLP フィルターやディエッサーも備えています。出力に搭載された、31 バンドGEQ、HP/LP フィルター、コンプレッサー、ゲートもdbx 製です。EQ の設定画面にはリアルタイムアナライザーで信号の波形を表示させることもできます。さらに出力には、dbx「AFS2」のアルゴリズムを採用したハウリング・サプレッサーも備えており、音質への影響を抑えながら素早く的確にハウリングを除去します。また、世界的に評価の高いリバーブを初め、ディレイ、コーラスなど、4 基の高品位Lexicon PRO 製エフェクト・プロセッサーを搭載。マイク/ ライン入力、AUX 出力、MIX L/R 出力には、それぞれ個別にディレイを設定することも可能です。

Ui24R は、効率的なコントロールを実現する多彩な機能を搭載しています。入力の信号処理機能には信号の種類に応じたプリセットが、Lexicon PRO 製エフェクト・プロセッサーには得られる効果に合わせたプリセットがあらかじめ用意されており、呼び出すだけでセットアップが完了できます。設定したパラメーターはスナップショットやショーとして内部に保存/ 呼び出しができるので、曲や演目の変更にも素早く対応。USB メモリーに書き出すことも可能で、他のUi24R で同じデータを簡単に再現できます。また、サブグループやミュートグループ、ビューグループを装備し、様々なグループをボタン1 つで呼び出せるスライドアウトビューも用意しました。各入出力の設定状態や信号の状況を一覧で確認できるメーター画面も表示できます。

※Ui24R と端末が通信可能な距離は40m です。2.4GHz や5.2GHz 帯の周波数を使用しているため、「本機と端末の間に障害物がある場合」「本機や端末を直接地面や床に置いた場合」「雨天時の屋外で使用した場合(2.4GHz のみ)」「電波を発信する機器が使用されている場所で使用した場合」では、通信距離が短くなったり操作ができなくなる可能性があります。上手く動作しない場合は、障害物を取り除くか、使用場所を変更してください。
※5.2GHz 帯の屋外での使用は法律により禁じられています。屋外で使用する場合は2.4GHz 帯をご使用ください。
※接続可能な端末のOS は、iOS、Android、Windows、Mac、Linux で、Wi-Fi による通信機能が必要です。OS と制御画面を表示するWeb ブラウザーは最新のバージョンでの使用をお勧めします。バージョンが古いと、接続や操作が正常にできない可能性があります。

【仕様】
入出力端子
■マイク/ ライン入力(XLR と標準フォーン(3P) 対応の複合型端子) : 10
■マイク/ ライン入力(XLR) : 10
■ステレオライン入力(RCA) : 1
■MIX L/R ライン出力(XLR/ 標準フォーン(3P)) : 各1
■AUX ライン出力(XLR) : 8
■ヘッドホン( 標準フォーン) : 2
■USB( タイプA) : 4
■USB( タイプB) : 1
■イーサネット(RJ45) : 2
■フットスイッチ( 標準フォーン) : 1

バス
■MIX L/R バス各 : 1
■AUX/ マトリクス・バス : 8
■FX バス : 4

音響性能
■周波数特性 : 20Hz ～ 20kHz( ± 0.5dB)
■THD
・マイク入力( ゲイン最少) : 20.005% 以下＠ 1kHz
・マイク入力( ゲイン最大) : 20.008% 以下＠ 1kHz
■インピーダンス
・マイク入力 : 1/2ch：4.2kΩ、3 ～ 20ch：6kΩ
・ライン入力 : 12kΩ
・ライン入力(Hi-Z ON 時) : 600kΩ
・ライン出力 : 150Ω
■最大信号レベル
・マイク/ライン入力 : ＋ 19.5dBu
・ライン出力 : ＋ 20.5dBu
■マイク等価入力ノイズ : － 128dBu(22Hz ～ 22kHz、アンウェイト)
■HPフィルター : 20Hz ～ 1kHz
■LPフィルター : 1 ～ 22kHz
■パラメトリックEQ
・高域 : 20Hz ～ 22kHz、± 20dB、Q=0.05 ～ 15
・中高域 : 20Hz ～ 22kHz、± 20dB、Q=0.05 ～ 15
・中低域 : 20Hz ～ 22kHz、± 20dB、Q=0.05 ～ 15
・低域 : 20Hz ～ 22kHz、± 20dB、Q=0.05 ～ 15
■AD-DA変換 : 32bit、48kHz
■内部処理 : 40bit 浮動小数点演算
■レイテンシー : 3.2ms( マイク/ ライン入力～ライン出力)
■電源 : AC100V、50/60Hz
■消費電力 : 65W
■寸法(W × H × D) : 482 × 177 × 163mm( 除突起部)
■質量 : 5.1kg
■付属品 : 電源コード、Ui24R 追加機能説明書、Ui Series 和文取扱説明書
